• Installation facilitée grâce à l'alimentation sur Ethernet
• 1 unité de base et une unité terminale fournissent l'alimentation à 1 produit LAN sans fil

L'alimentation sur Ethernet (PoE), DWL-P200, est conçue pour fournir une alimentation opérationnelle aux produits LAN sans fil comme les points d'accès, les ponts et les routeurs. Elle permet au courant de circuler sur le câble réseau Ethernet, éliminant ainsi la nécessité de connecter directement une alimentation électrique au produit LAN sans fil.


Installation facilitée
L'alimentation sur Ethernet vous permet d'installer le produit LAN sans fil aux endroits tels que sur le toit d'un bâtiment, sur ou près d'un plafond, ou à d'autres endroits difficiles où l'alimentation n'est pas facilement accessible. L'idée est d'augmenter l'utilisation de votre LAN sans fil pour fournir la connectivité aux utilisateurs indépendamment de leur proximité à une prise de courant ou à un câble réseau.


Transmission des données et de l'alimentation DC sur le même câble réseau
Sur un câble UTP standard de catégorie 5, seules 2 paires (brins 1, 2, 3 et 6) sont utilisées pour le transfert des données Ethernet. L'alimentation sur Ethernet est conçue pour tirer profit des brins inutilisés des paires restantes des câbles. En conséquence, un simple câble réseau catégorie 5 transmet alors les données Ethernet et l'alimentation électrique en même temps. L'idée est de fournir à l'équipement distant l'alimentation et la connectivité Ethernet via un câble unique catégorie 5.


Unité de base et unité terminale

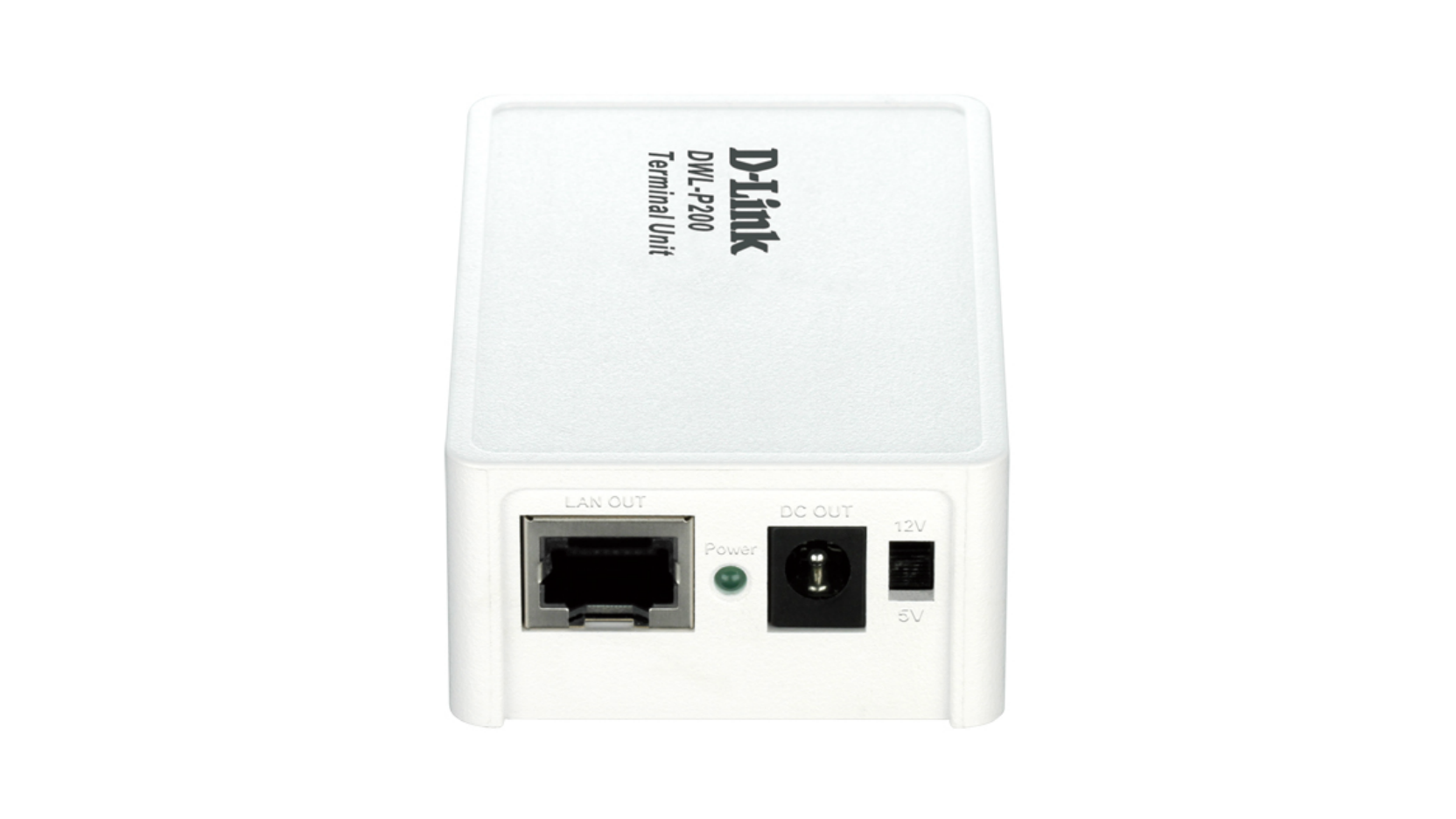

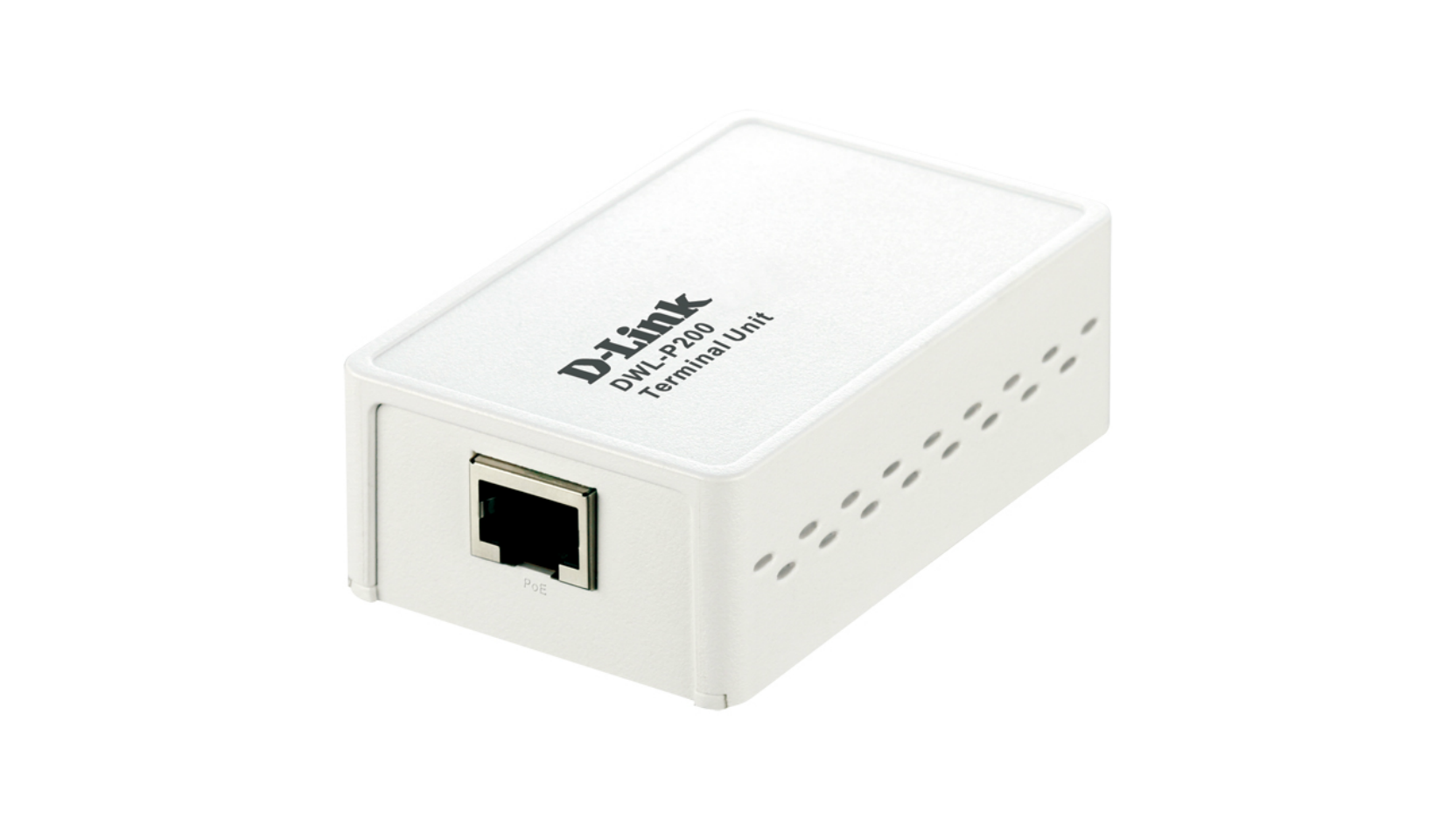

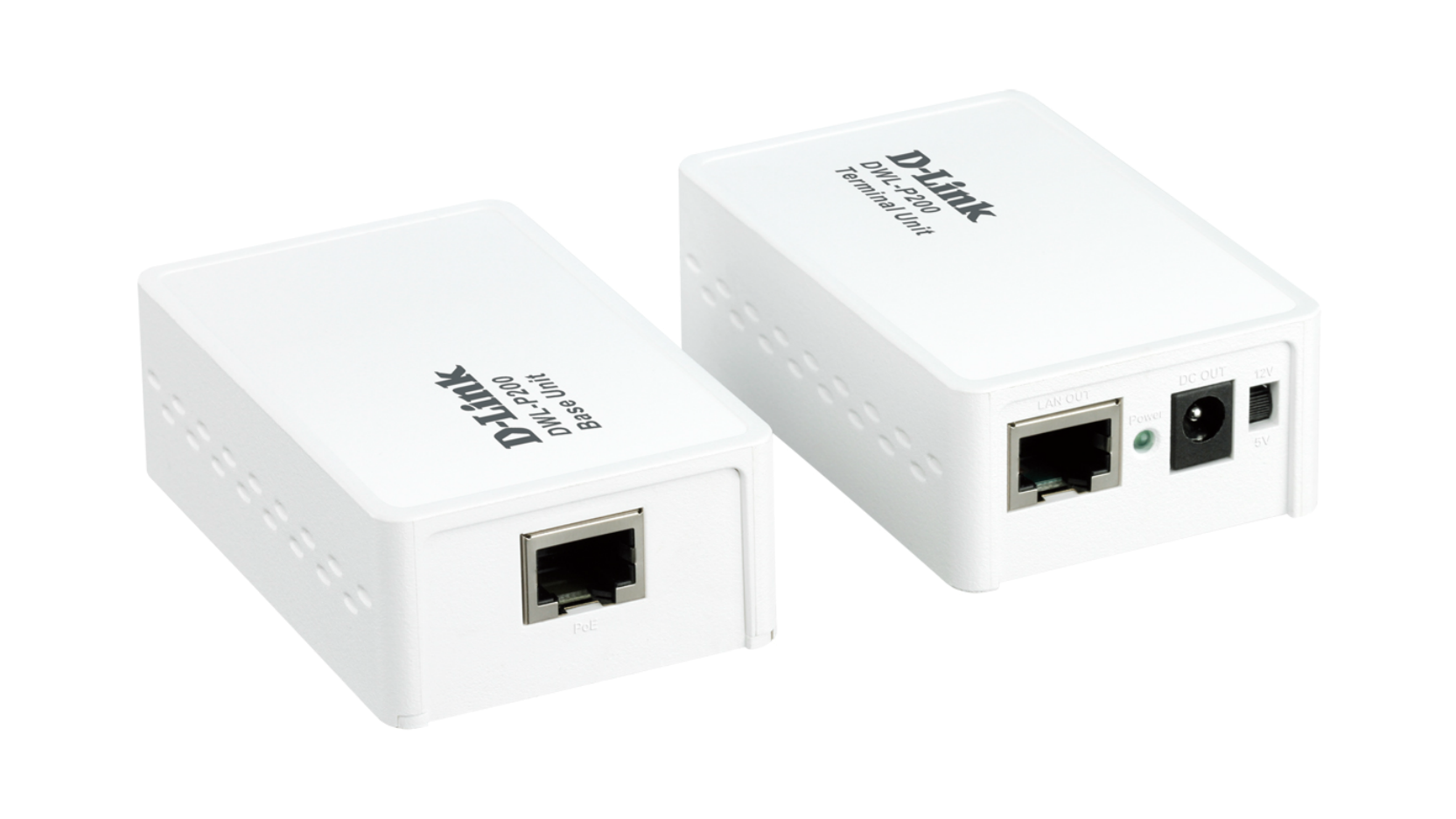

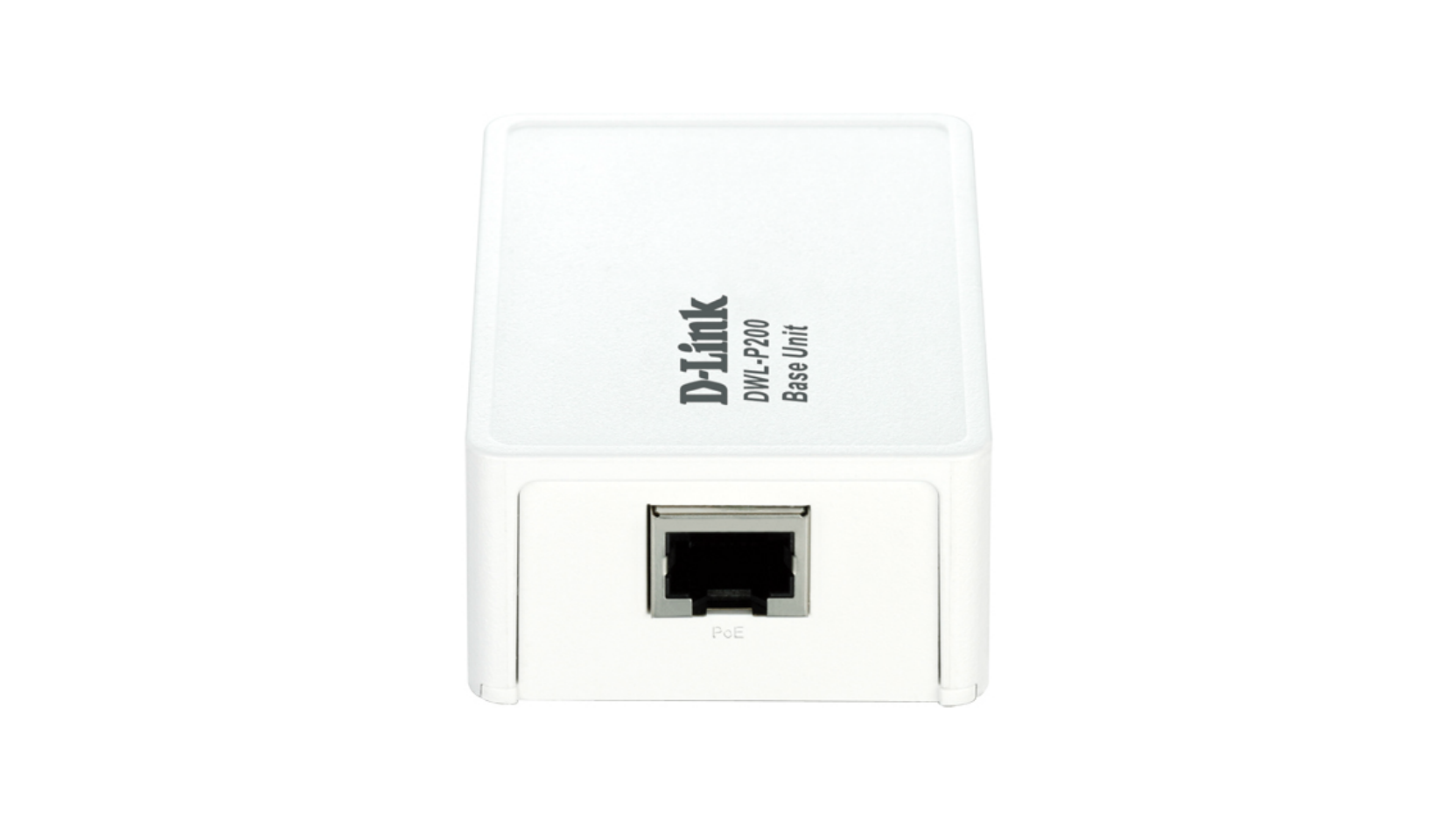

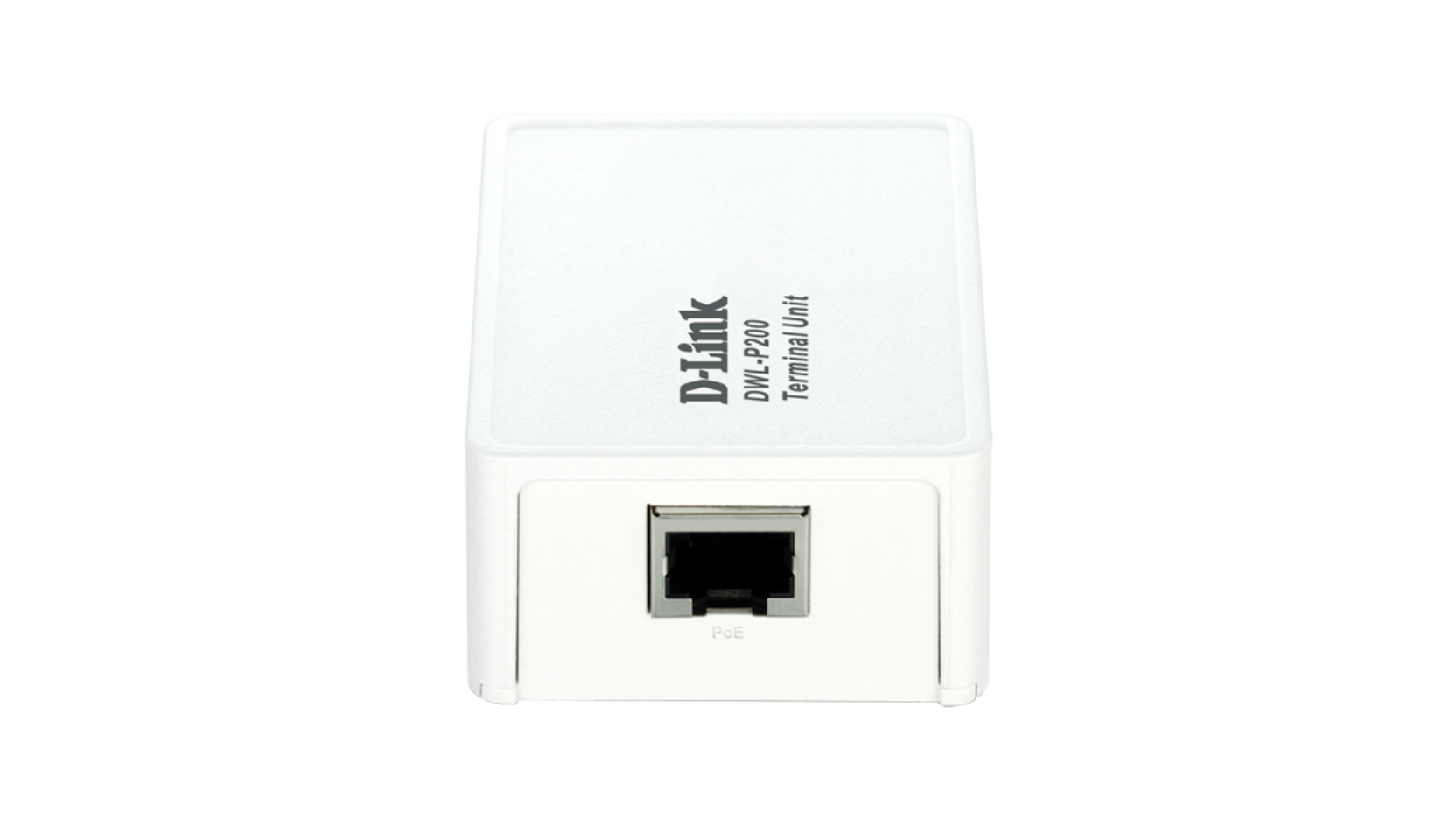

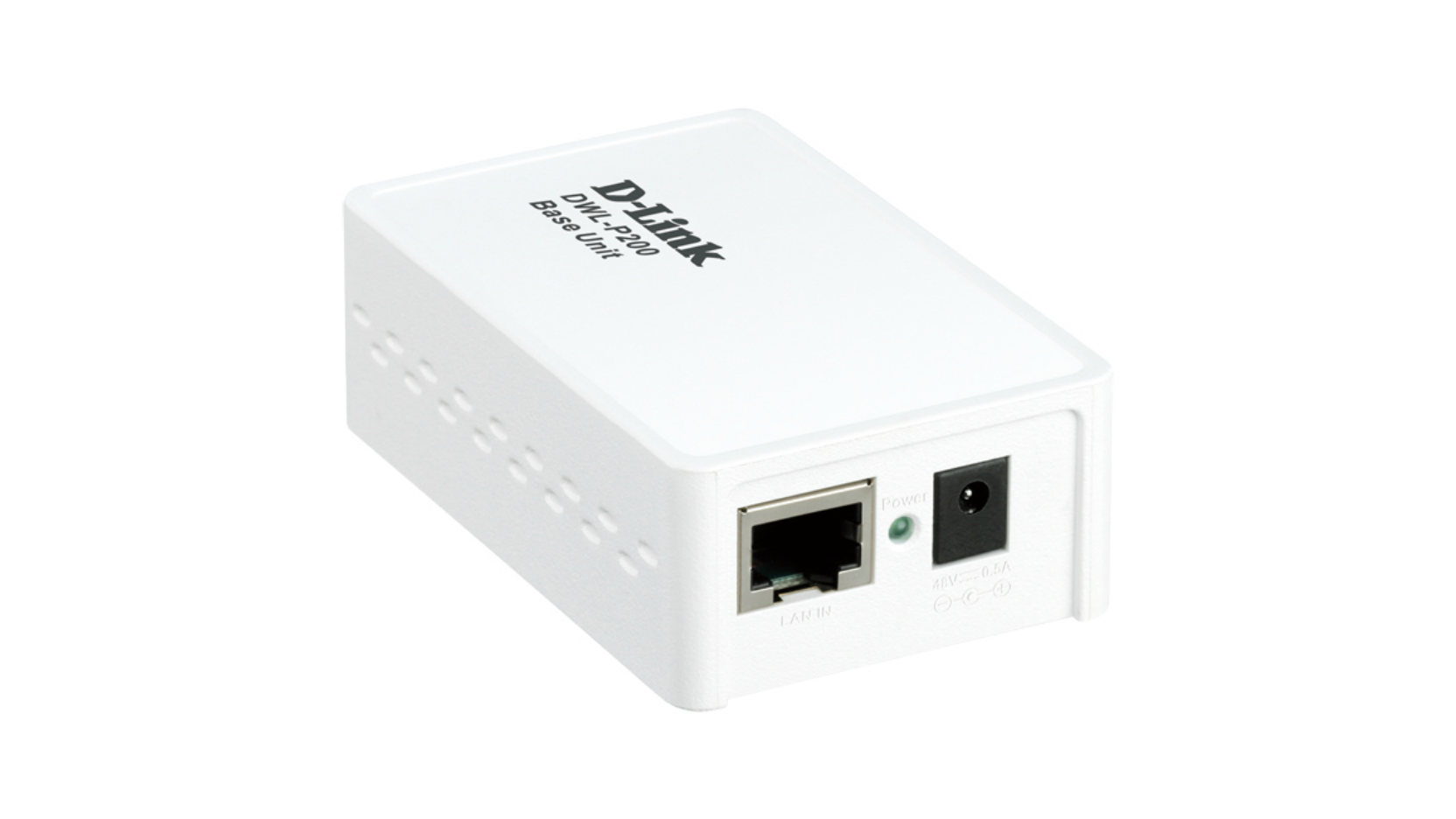

Le DWL-P200 inclut une unité de base et une unité terminale. A une extrémité, l'unité de base fait passer le voltage DC à travers les fils non utilisés du câble réseau (brins 4, 5, 7 et 8). A l'autre extrémité, l'unité terminale effectue la tâche contraire en partageant d'un côté les données et de l'autre le courant. Les signaux de données continuent à voyager sur les câbles réseaux restants, alors que l'alimentation DC passe dans le transformateur électrique, qui se relie à une sortie d'alimentation AC.


^{Photo non contractuelle}
