Comment configurer un Vlan Asymetrique pour un réseau Entreprise et Invité?
Scénario:

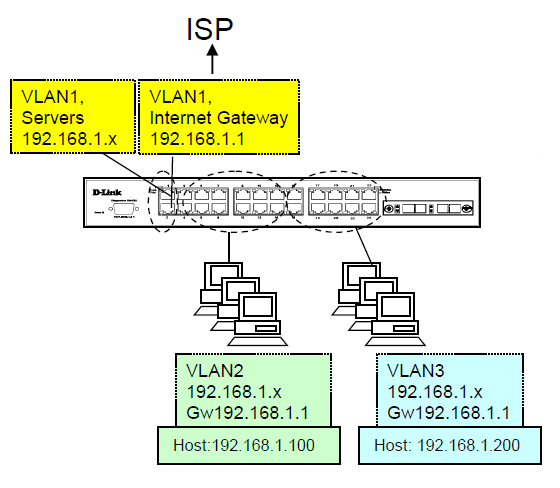

Ségmentation de 2 Vlans avec un accès à une zone commune (Vlan 1 : zone passerelle internet et serveurs)
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados2.png)

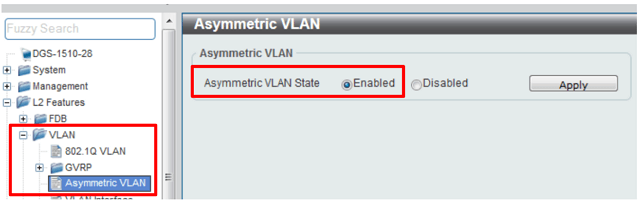

Étape 1 – Configuration du Vlan Asymetrique (Asymmetric VLAN) sur le switch
Depuis le menu ->L2 Features ->Asymmetric VLAN, cochez la case « Enabled » et sélectionnez « Apply » pour activer le VLAN asymetrique
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados3.png)

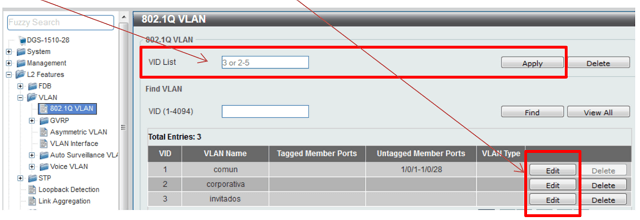

Étape 2 – Création des VLANs
Depuis le menu ->L2 Features ->VLAN ->802.1Q VLAN
Ajouter les ID VLAN et nommer les
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados4.png)
Étape 3 – Pour chaque port editer les VLANs
Depuis le menu ->L2 Features ->VLAN ->VLAN interface

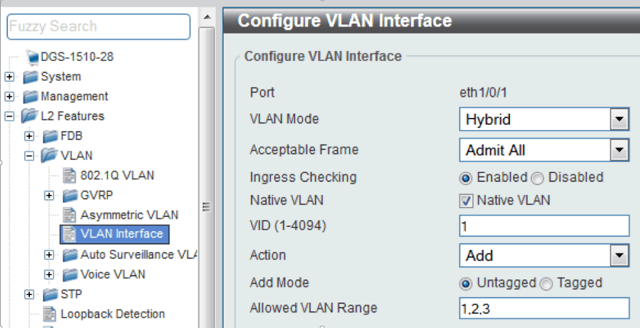

Étape 3.1 – Les ports pour les équipements communs (VLAN 1) : Routeur, imprimante, etc …
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados5.png)
Ségmentation de 2 Vlans avec un accès à une zone commune (Vlan 1 : zone passerelle internet et serveurs)
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados2.png)
Étape 1 – Configuration du Vlan Asymetrique (Asymmetric VLAN) sur le switch
Depuis le menu ->L2 Features ->Asymmetric VLAN, cochez la case « Enabled » et sélectionnez « Apply » pour activer le VLAN asymetrique
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados3.png)
Étape 2 – Création des VLANs
Depuis le menu ->L2 Features ->VLAN ->802.1Q VLAN
Ajouter les ID VLAN et nommer les
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados4.png)
Étape 3 – Pour chaque port editer les VLANs
Depuis le menu ->L2 Features ->VLAN ->VLAN interface
Étape 3.1 – Les ports pour les équipements communs (VLAN 1) : Routeur, imprimante, etc …
![D-Link](/be/fr/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados5.png)

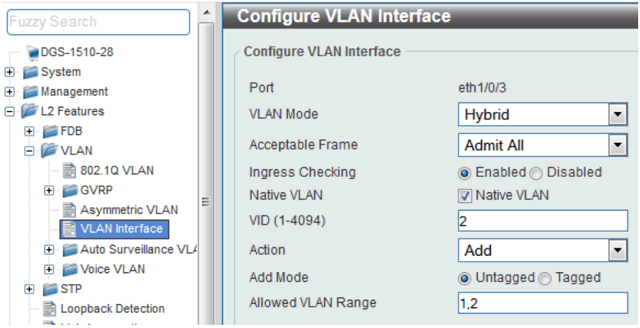

Étape 3.2 – Les ports pour le réseau entreprise (VLAN 2)
