Exemple de configuration basique d'IGMP Snooping sur les produits de la gamme DGS-1510.

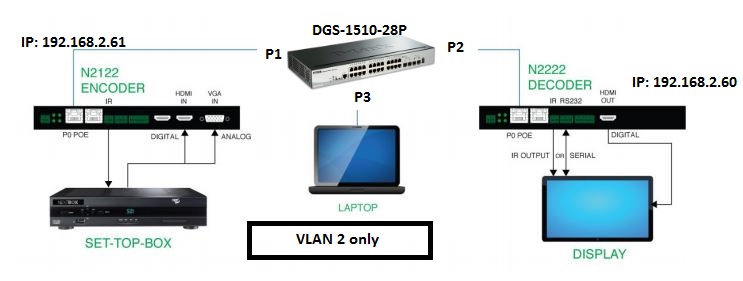

 [Topologie]

DGS-1510 : IGMP Snooping basic setup

Afin de réaliser cette configuration, nous utiliserons une connexion en mode console.

[Configuration]
1) Créer le VLAN 2 et configurer les ports 1~3 non tagués et membres du VLAN 2 :
Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#interface range ethernet 1/0/1-3
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 2
Switch(config-if-range)#exit

2) Configurer un filtre pour les groupes non enregistrés sur le VLAN 2:
Switch(config)#vlan 2
Switch(config-vlan)#multicast filtering-mode filter-unregistered
Switch(config-vlan)#exit

3) Activer IGMP Snooping globalement et localement, seulement sur le VLAN 2 (activez également IGMP Querier).
Switch(config)#ip igmp snooping
Switch(config)#vlan 2
Switch(config-vlan)#ip igmp snooping
Switch(config-vlan)#ip igmp snooping querier
Switch(config-vlan)#exit

Pensez toujours à sauvegarder votre configuration afin de vous assurer que les changements seront appliqués et ce, également après le redémarrage du switch.
